HPS-120

HPS-120 /></div><div style=

주요특징

  • Bluetooth SPP 및 GAP 지원
  • 전원: DC 5 ~ 12V via 커넥터 / DC Jack
  • 외부 호스트 및 소프트웨어 불필요
  • 설치 및 사용의 용이함
  • 로컬 장치 구성 변경 지원
  • 무선으로 리모트 장치 구성 변경 지원

  • 규격인증: KC/CE/FCC

  • 중계기 기능 지원

  • 가시거리에서 100미터 서비스 제공

  • 일대일 및 일대다 지원

  • RoHS 적용

주요제원
  • 주파수 대역: 2.4 ~ 2.4835 GHz ISM 밴드
  • 송신 출력: 최대 100mW (20dBm)
  • 수신 감도: - 80dBm 이상
  • 안테나 : SMA Female
      - 무지향성 다이폴 2dBi(100M)/4dBi(200M)
      - 지향성 패치 8dBi (최대 1Km)
  • 시리얼 인터페이스
      - RS-232 레벨 (3.3V TTL 옵션)
      - DB9 Female
      - Baud Rate: 1.2 ~ 115.2 Kbps
  • 환경 조건
      - 동작온도 : -20℃ to 70℃
      - 습도 : 85%

  • 규격인증: KC/CE/FCC

  • 전원
      - 동작전원: DC 5 ~ 12V
      - 소모전류: 최대 200mA @5V

  • RoHS 적용여부: YES

  • LED 표시
      - 동작/전원: 동작상태/전원상태 표시
      - 무선링크 상태: 연결시 ON

  • 표준: Bluetooth Spec Ver. 2.1 이상

제품개요
HPS-120은 핸디웨이브에서 제공하는 근거리 무선 솔루션, 핸디포트 중의 하나인 외장형 범용 시리얼 포트 어댑터로서 경제적으로 RS-232 시리얼 케이블 대체 방법을 제공합니다.

외관정보

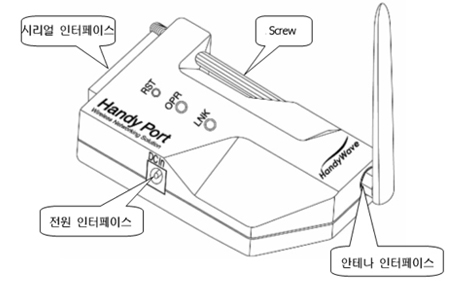

HPS-120 Marking

  • RST: 설정모드 진입 버튼

  • OPR: 전원 및 동작상태표시 램프
  • LNK: 무선연결 상태표시 램프
HPS-120 Connecter
시리얼 인터페이스
Pin No.SignalDirectionDescription
1DCDOutputData Carrier Detect
2TxDOutputTransmitted Data
3RxDInputReceived Data
4DSRInputData Set Ready
5GNDCommonSignal Ground
6DTROutputData Terminal Ready
7CTSInputClear to Send
8RTSOutputRequest to Send
9VccInputDC +5V ~ +12V
전기적 특성
    Absolute Maximum Ratings
    RatingMinMax
    Storage Temerature-40℃+150℃
    Operating Temp. Range-40℃+85℃
    Supply Voltage: Power+5V+15V
    Recommended Operating Conditions
    Operating ConditionMinMax
    Operating Temp. Range-20℃+70℃
    Supply Voltage: Power+5V+12V
제품크기 (안테나 제외)

  • 안테나 제외: 35mm (W) x 65mm (D) x 16mm (H)

주문정보
    패키지주문번호
    항목크기포장방법
    HPS-120210x127x24 (mm)박스HPS-120

  • 최소주문 수량: 1박스 (내용물: HPS-120 2개, 안테나 2개, 매뉴얼 1부, USB전원케이블 1개)
