무선시리얼 솔루션 핸디포트 제품은 범용 시리얼 포트 어댑터, 내장형 시리얼 모듈 및 임베디드 시리얼 모듈로 구성됩니다.
범용 시리얼 포트 어댑터
범용 시리얼 포트 어댑터 HPS-120

Descriptions

외장형 시리얼 어댑터

모델명: HPS-120
  • Interface: DSUB-9 PIN Female / RS-232
  • 전원: 5 ~ 12V via 커넥터 또는 DC잭
  • 소프트웨어: 불필요
  • 안테나: 외장형 으로 커넥터 타입은 SMA Female
  • 커버리지(미터): 100 ~ 1,000 미터
  • 크기(mm): 65 x 35 x 16 (mm)

  • 규격인증: KC/CE/FCC

  • 액세서리: USB전원코드

  • RoHS 적용여부: YES

  • 기본구성: 본체 2개 / 외장 안테나 2개 / USB전원코드 1개
내장형 시리얼 모듈
내장형 시리얼 모듈 HPS-110

Descriptions

내장형 시리얼 모듈

모델명: HPS-110
  • Interface: Molex-4 PIN Male / RS-232
  • 전원: 3.3 ~ 16V via 커넥터
  • 소프트웨어: 불필요
  • 안테나: 외장형 으로 커넥터 타입은 SMA Female
  • 커버리지(미터): 100 ~ 1,000 미터
  • 크기(mm): 58 x 33 x 11 (mm)

  • 규격인증: KC/CE/FCC

  • 액세서리: 알루미늄 케이스 (외장형으로 사용 가능)

  • RoHS 적용여부: YES

  • 기본구성: 본체 2개 / 외장 안테나 2개
임베디드 시리얼 모듈
임베디드 시리얼 모듈 HBG1X3N

Descriptions

임베디드 시리얼 모듈

모델명: HBG1X3N
  • Interface: LPA 36 PIN TTL
  • 전원: 3.3V via 전원핀
  • 소프트웨어: 불필요
  • 안테나: 칩 안테나 또는 외장 안테나
  • 커버리지(미터): 100 ~ 1,000 미터
  • 크기(mm): 13 x 13 x 1.6 (mm)

  • 규격인증: N/A

  • 액세서리: 안테나 / Shield CAN

  • RoHS 적용여부: YES

  • 기본구성: 본체 1개 / 안테나 1개 / Shield CAN 1개
핸디포트 소개
핸디포트는 최고의 기술력을 바탕으로 RS-232, RS-422 및 RS-485를 위한 Point-to-Point 및 Point-to-Multipoint 시리얼 통신에 대한 케이블 대체 솔루션을 제공합니다.

주요특징

  • Bluetooth SPP 및 GAP 지원
  • 전원: 5 ~ 12V via 커넥터 또는 DC잭
  • 외부 호스트 및 소프트웨어 불필요
  • 설치 및 사용의 용이함
  • 로컬 장치 구성 변경 지원
  • 무선으로 리모트 장치 구성 변경 지원

  • 규격인증: KC/CE/FCC

  • 중계기 기능 지원

  • 가시거리에서 100미터 서비스 제공

  • 일대일 및 일대다 지원

  • RoHS 적용

주요제원
  • 주파수 대역: 2.4 ~ 2.4835 GHz ISM 밴드
  • 송신 출력: 최대 100mW (20dBm)
  • 수신 감도: - 80dBm 이상
  • 안테나 : SMA Female
      - 무지향성 다이폴 2dBi(100M)/4dBi(200M)
      - 지향성 패치 8dBi (최대 1Km)
  • 시리얼 인터페이스
      - RS-232 레벨 or TTL (옵션 3.3V)
      - Molex 22-70-7045
      - D_SUB 9 PIN FEMALE
      - Baud Rate: 1.2 ~ 115.2 Kbps
  • 환경 조건
      - 동작온도 : -20℃ to 70℃
      - 습도 : 85%

  • 규격인증: KC/CE/FCC

  • 전원
      - 동작전원: DC 3.3 ~ 16V or DC 5 ~ 12V
      - 소모전류: 최대 200mA @5V

  • RoHS 적용여부: YES

  • LED 표시
      - 동작/전원: 동작상태 또는 전원상태 표시
      - 무선링크 상태: 연결시 ON

  • 표준: Bluetooth Spec Ver. 2.1 이상

제품개요
핸디포트는 핸디웨이브의 근거리 무선 토탈솔루션으로 RS-232, RS-422 및 RS-485를 포함한 시리얼 통신 장치, 컨트롤러 (서버)와 주변장치 (클라이언트) 간의 통신 케이블을 없애 주는 역할을 합니다.

가시거리 최대 1Km까지 안테나에 의한 서비스 지역 연장이 가능하고, 중계기 기능에 의해 그 이상 연장이 가능하며, 통신속도는 115Kbps까지 지원합니다.

일대일 통신은 물론, TreeNet을 이용하여 동시 최대 260노드를 지원합니다.

TreeNet, 중계기 기능 등에 의한 다중통신 능력을 바탕으로 해디포트는 시리얼통신에 있어 거리의 제한, 케이블 설치 작업의 번거로움 및 유지보수에 탁월한 케이블 대체 솔루션을 제공합니다.

제품조합

  • 일대일 연결
      - 일대일 연결
        - 핸디포트와 핸디포트로 연결
        - 거리연장: 핸디포트 - 핸디포트(중계기) - ... - 핸디포트 연결

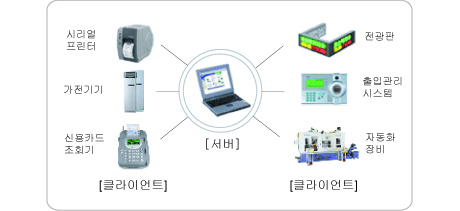

  • 일대다 연결
      - 기기 대 기기: TreeNet를 이용한 핸디포트(서버)와 핸디포트(클라이언트) 연결
장점

  • 케이블 설치가 필요없고 유지보수가 용이합니다.

  • 장비를 이동하면서 사용할 수 있습니다.
  • 미관을 보호할 수 있습니다.
응용분야

  • 전자 디스플레이 시스템
      - LED 전광판과 컨트롤러간
      - LCD 전자액자와 컨트롤러간

  • 보안/식별 시스템
      - 출입관리 단말기와 서버간
      - 근태/식수관리 단말기와 서버간

  • POS (Point Of Sale) 시스템
      - 클라이언트/서버 POS간
      - 컨트롤러와 주변기가간 (프린터, 스캐너, 신용카드 조회기 등)
      - 백화점, 할인점, 주유소

  • 이동통신 기지국 및 중계기 점검 시스템

  • 원격겸침 시스템
      - 원격검침 단말기와 데이터 수집기간
      - 전기, 가스, 수도

  • 자동화 시스템
      - 홈서버와 댁내기기간
      - 공장 자동화 컨트롤러와 주변기기간
